LCD12832液晶屏中文字库ST7920 软启动器液晶显示屏 串并口通用

访问资料： 发布日期：2016-10-27 17:51

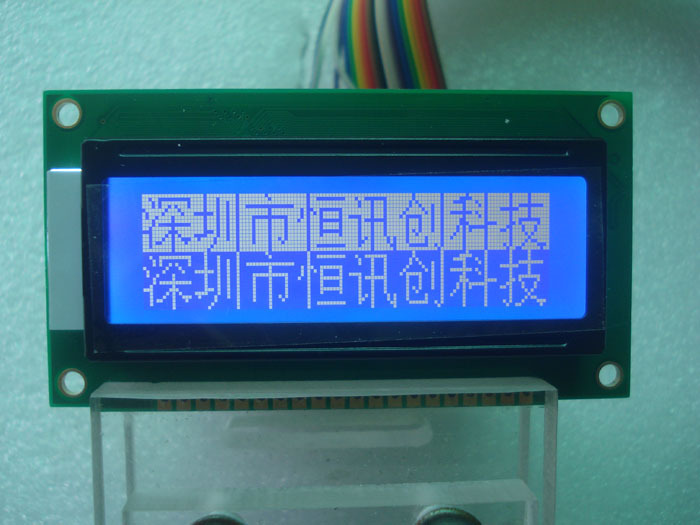

1.实拍图：





 2.外形尺寸图：









3.接口定义：











4.原理构图：





5.功能及特点：





【产品型号】：12832C03



【产品类型】:  带中文字库液晶模块



【显示内容】: 128(列) * 32(行)点



【外型尺寸】：80.6×42.8×12.8



【视域尺寸】：60×18



【点 大 小】：0.35×0.40



【显示模式】：黄绿、蓝、灰



【显示视角】：6:00视角



【控制芯片】：ST7920



【工作电压】：+5V / +3.3V



【存储温度】：常温(工作温度0～+50℃，储存温度-10～+60℃）；



                   宽温(工作温度-20～+70℃，储存温度-30～+80℃）。







     12832是一种图像点阵型液晶显示模块。它主要由行驱动器与列驱动器组成，可显示128（列）X 32（行）点阵；可完成图像显示，也可显示8X2个（16X16点阵）汉字；七条控制指令，与CPU接口采用8位数据总线并口输入输出方式；标准品工作电压为+5.0V,当使用VDD=+3.3V时，需出厂前设定；同时可根据客户需求，定做各种液晶显示模块。
