LCD12232液晶屏 蓝底白字图形点阵液晶显示屏可选3.3V/5V
访问资料： 发布日期：2016-10-27 17:29

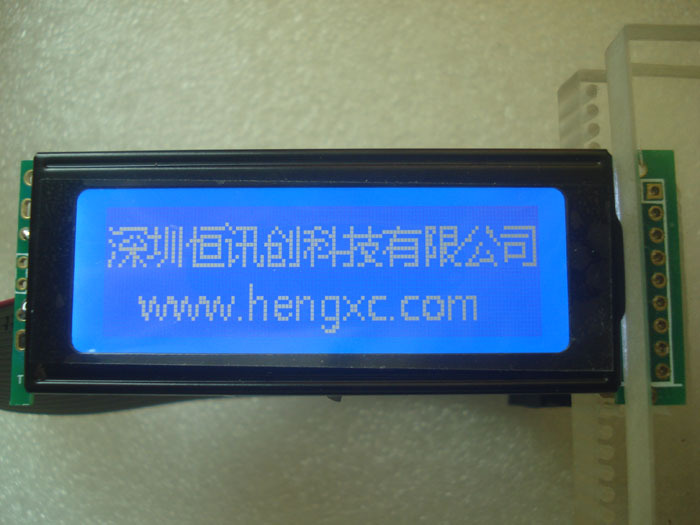

1.实拍图：

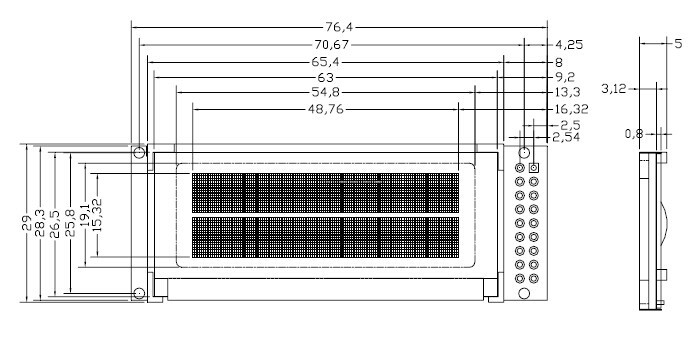

2.外形尺寸图：

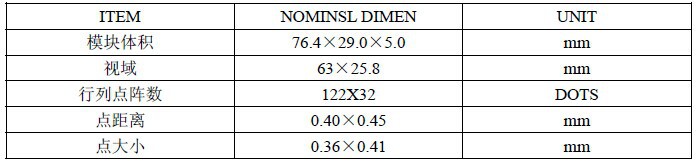

3.外形尺寸说明：

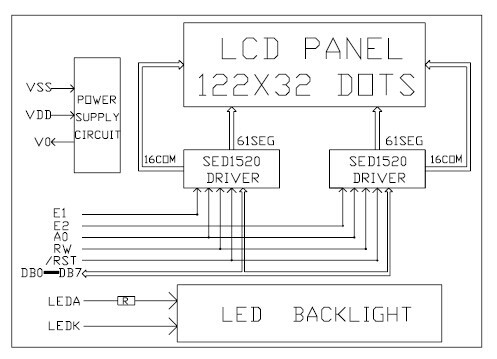

4.结构构图：

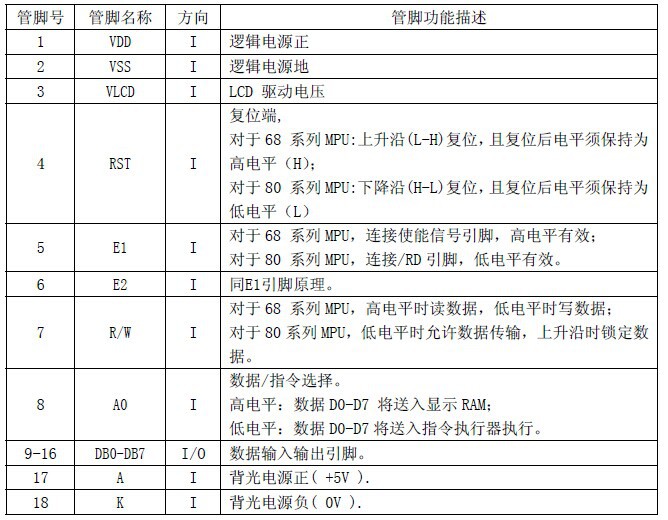

5.接口定义：
产品型号: LCM12232A
显示内容:122(列) * 32(行)点
外形尺寸(mm): 76.4* 29.0 * 5.0
视域尺寸(mm): 63.0*25.8
点 尺 寸(mm): 0.36* 0.41
控 制 器:SED1520及其兼容
(1)电压:3.3V或5.0V
(2)STN正视反射模式
(3)显式模式:黄绿膜、灰膜、蓝膜
(4)显式角度:6点钟直视
(5)与CPU接口采用8位数据总线并行输入输出和8条控制线
(6) 使用与储存温度有：常温(工作温度0～+50℃，储存温度-10～+60℃）；宽温(工作温度-20～+70℃，储存温度-30～+80℃）。
(7)背光特征:LED背光(黄绿色、白色、蓝色、红色)
(8)模块封装方式:COB
(9)功耗:模块自带负压
