LCD24064液晶屏 灰膜兼容T6963C 图形点阵液晶显示屏（模块）5V

    1.实拍图：


2.外形尺寸：

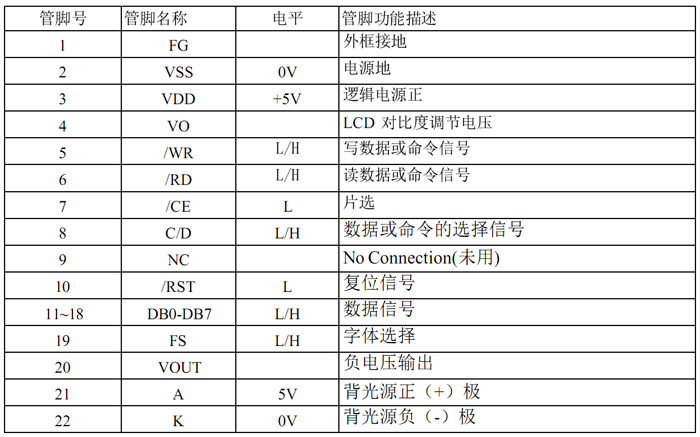

3.接口定义：

4.功能描述：

   点阵数：240X64（显示4行汉字，每行15个汉字）
           型    号：HXCM24064B
           外型尺寸：180.0X65.0X14.5 MM
           视域尺寸：132.0X39.0 MM
           点阵大小：0.49X0.49 MM
           驱动电压：5.0V

   含驱动器：RA6963

   背    光：LED背光
           工作温度：-20-----+70
           储存温度：-30-----+80


5.主要技术参数：

 (1). 电源：VDD=+5V,模块上自动-10V电压输出（VOUT-VSS=-10V)

 (2). 显示内容：240（列）X 64（行）

 (3). 驱动方式：1/64 DUTY,1/9 BIAS

 (4). 显示模式：FSTN 灰模负显（白底黑字）

 (5). 背光特性：白色LED侧背光，电流：160MA,DC+5V驱动

 (6). 控制芯片：RA6963 兼容T6963C
