5.7寸LCD320240液晶屏蓝膜图形点阵液晶显示屏RA8835控制器 5V
访问资料： 发布日期：2016-10-27 17:12

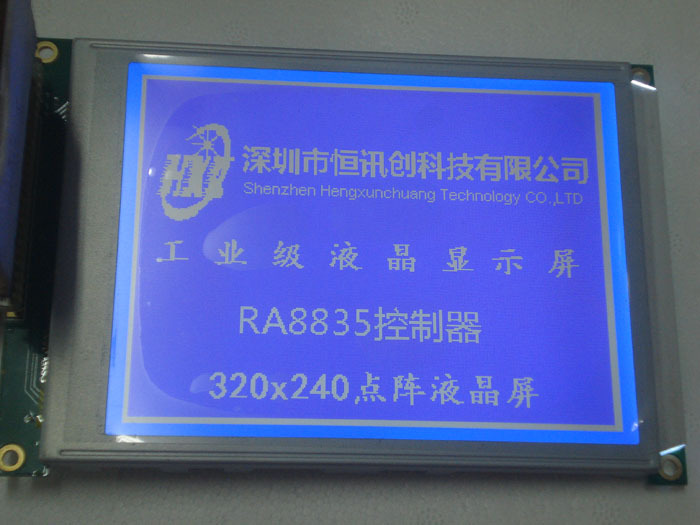

1.实拍图：
2.外形尺寸图：

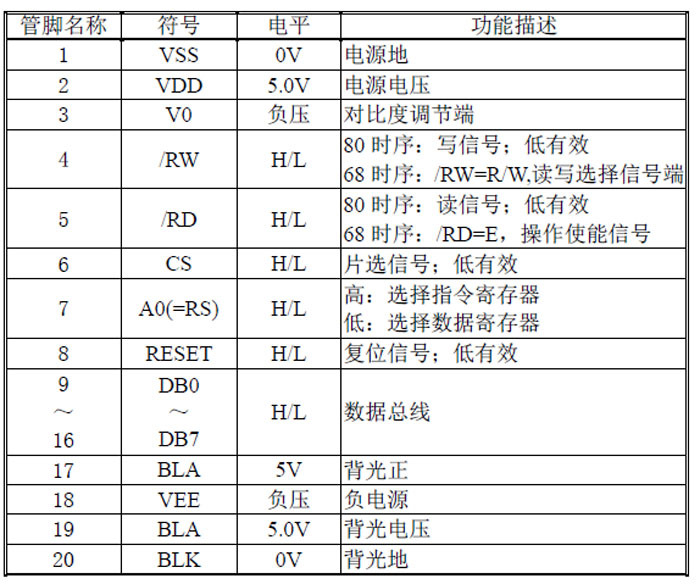

3.接口定义：

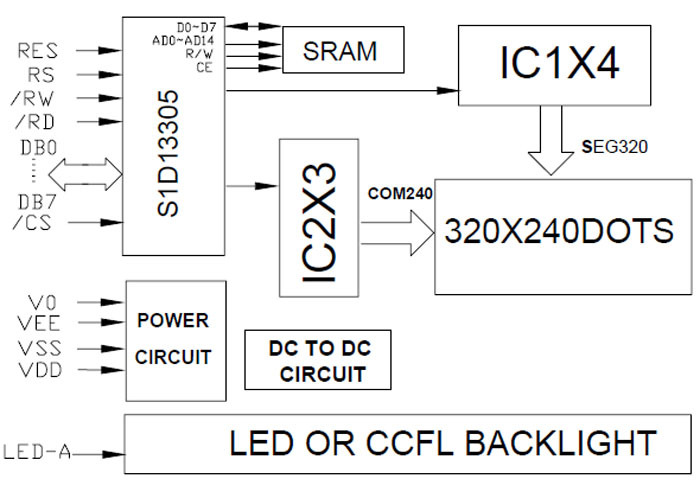

4.原理结构图：
5.功能描述：
点阵数：320X240
型 号：G320240A
外型尺寸：160.0X109.0X13.0MM
视域尺寸：122.0X92.0 MM
点阵大小：0.33X0.33 MM
驱动电压：5.0V
含驱动器：RA8835
背 光：LED背光或CCFL背光
接 口：8位或4位并行接口
工作温度：-20-----+70
储存温度：-30-----+80
6.主要技术参数：
(1). 电源：VDD=+5V,模块上自动-24V电压输出（VOUT-VSS=-24V)
(2). 显示内容：320（列）X 240（行）
(3). 驱动方式：1/240 DUTY,1/17 BIAS
(4). 显示模式：STN 蓝模负显（蓝底白字）
(5). 背光特性：白色LED侧背光，电流：240MA,DC+5V驱动
(6). 控制芯片：RA8835AP3N(可替代SED13305,SED1335,SED1330)
