LCD0802液晶屏外形58X32蓝底白字液晶显示屏 带背光 可选5V/3.3V

1.实拍图：

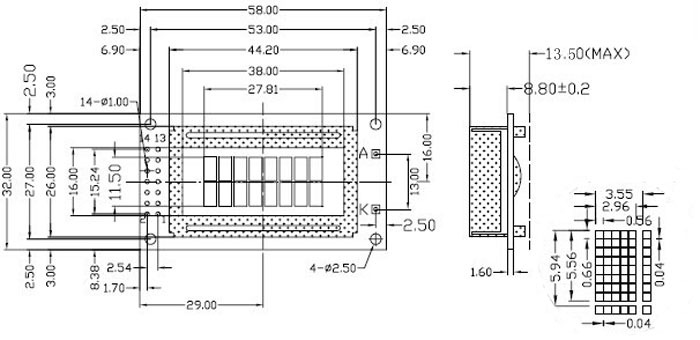

      2.外形尺寸：

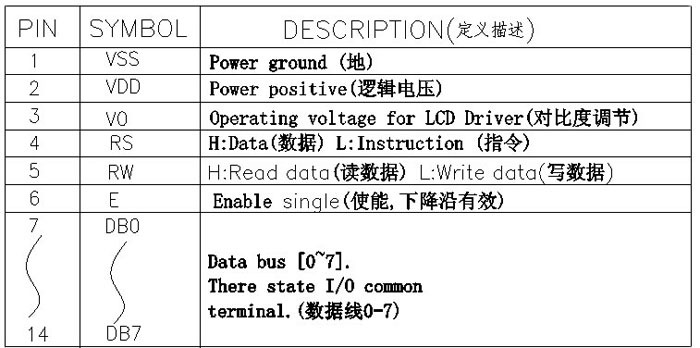

      3.接口定义：

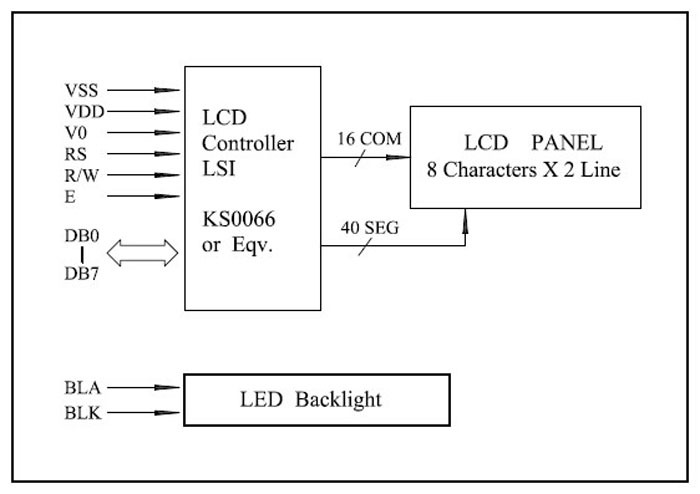

4.结构原理：

       【产品型号】：LCM0802A

【产品类型】:  字符点阵液晶模块

【显示内容】: 08(列) * 02(行)点

【外型尺寸】：58*32*13.5

【视域尺寸】：38×16

【点 大 小】：0.56×0.66

【字符尺寸】：2.96×5.56

【显示模式】：黄绿、蓝、灰

【显示视角】：6:00视角
        【控制芯片】：S6A0069及其兼容
        【工作电压】：+5V / +3.3V
        【存储温度】：常温(工作温度0～+50℃，储存温度-10～+60℃）；

                  宽温(工作温度-20～+70℃，储存温度-30～+80℃）。

   5.功能及特点

         LCM0802A字符型液晶显示模块是专门用于显示字母、数字、符号等的点阵型液晶显示模块,可显示2行，每行8个字符。支持4位和8位数据传输方式。提供5×7点阵＋光标的显示模式。提供显示数据缓冲区DDRAM、字符发生器CGROM和字符发生器CGRAM，可以使用CGRAM来存储自己定义的最多8个5×8点阵的图形字符的字模数据。提供了丰富的指令设置：清显示；光标回原点；显示开/关；光标开/关；显示字符闪烁；光标移位；显示移位等。
