LCD1602液晶屏蓝膜字符点阵液晶显示屏（模块）可选3.3V/5V

访问资料： 发布日期：2016-10-27 16:47

1.实拍图：

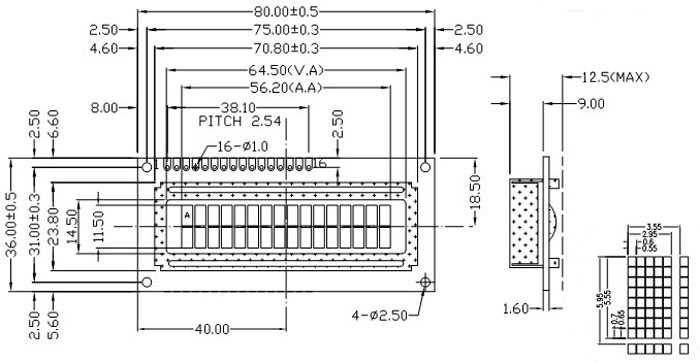

      2.外形尺寸：

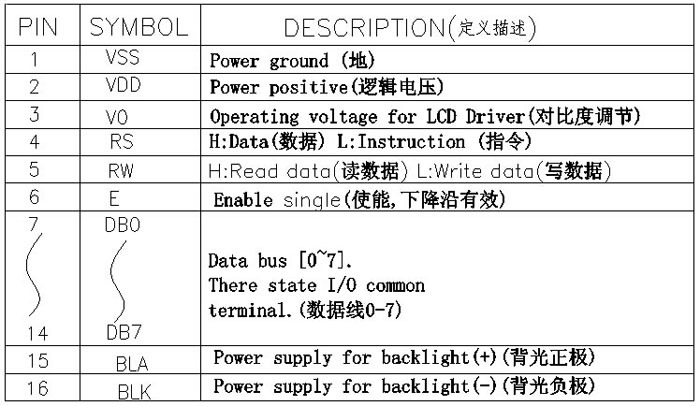

      3.接口定义：

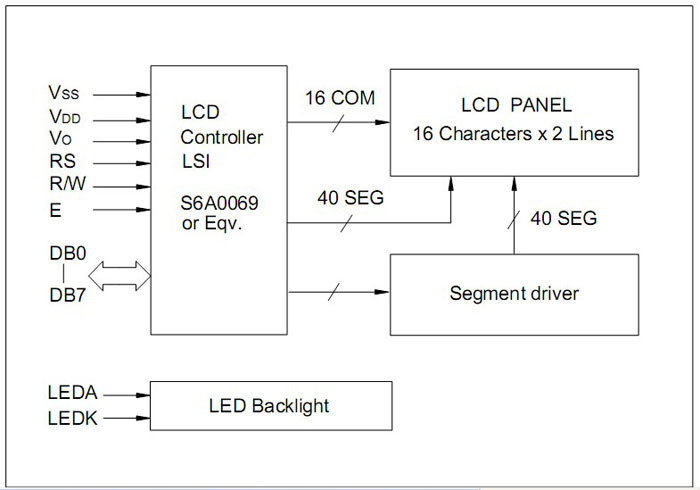

4.结构原理：













【产品型号】：1602A-V2.0
        【产品类型】:  字符点阵液晶模块

【显示内容】: 16(列) * 02(行)点

【外型尺寸】：80*36*12.5

【视域尺寸】：64.5×14.5

【点 大 小】：0.55×0.65

【字符尺寸】：2.95×5.55

【显示模式】：黄绿、蓝、灰

【显示视角】：6:00视角
        【控制芯片】：S6A0069及其兼容
        【工作电压】：+5V / +3.3V
        【存储温度】：常温(工作温度0～+50℃，储存温度-10～+60℃）；

                                               宽温(工作温度-20～+70℃，储存温度-30～+80℃）。





 详细介绍





      1602A-V2.0字符型液晶显示模块是专门用于显示字母、数字、符号等的点阵型液晶显示模块。分4位和8位数据传输方式。提供5×7点阵＋光标的显示模式。提供显示数据缓冲区符发生器CGRAM，可以使用CGRAM来存储自己定义的最多8个5×8点阵的图形字符的字模数据。提供了丰富的指令设置：清显示；光标回原点；显示开/关；光标开/关；显示字符闪烁；光标移位；显示移位等。提供内部上电自动复位电路，当外加电源电压超过+4.5V时，自动对模块进行初始化操作，将模块设置为默认的显示工作状态。

   显示内容为2行，每行显示16个字符，每个字符大小为5×8点阵。 字符发生器RAM可根据客户需求, 订做中日文、俄文等12种不同国家的字符。

   液晶显示模组(LCM)的LCD颜色有黄绿色、蓝色和灰色可供客户进行选择。LED背光颜色有黄绿色、橙色、白色、红色、翠绿色和蓝色可供客户进行选择。
