3.2寸TFT液晶屏模块ILI9341控制器3V稳压可带SD卡座

访问资料： 发布日期：2016-10-27 16:27

1.实拍图：






2.外形尺寸图：

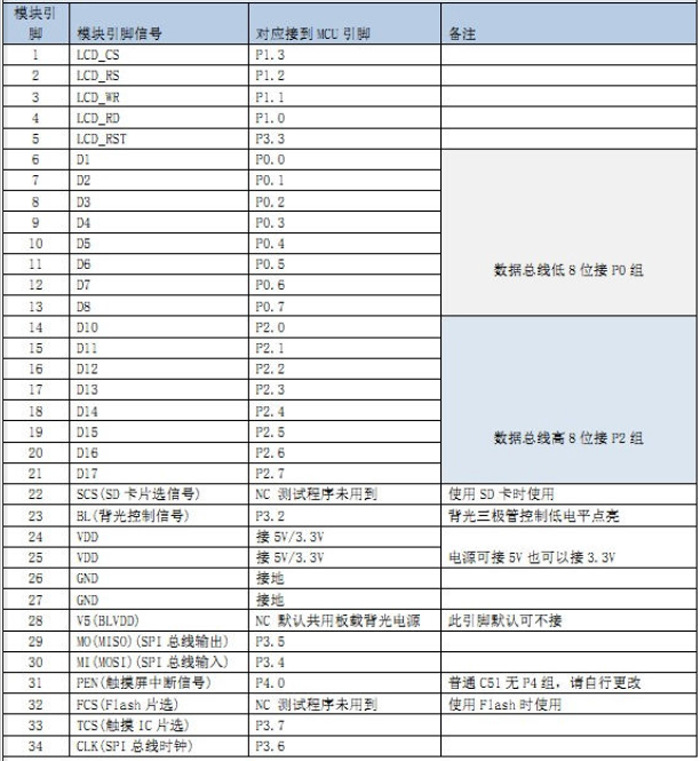

         3.接口定义：




         4.产品特点：


     【产品型号】：HXC-3.2寸TFT
     【点 阵 数】：240X320
     【外型尺寸】：90.73X57.6X13.5
     【视域尺寸】：48.6X64.8
     【定位尺寸】：50.8X84.65
     【点 间 距】：0.03X0.03
     【点 大 小】：0.2025X0.2025
     【控制器类型】：ILI9341



      - 3.2寸，240*320的分辨率，带TFT触摸屏；
      - 显示屏驱动芯片为SSD1289/ILI9341，触摸屏驱动芯片为XPT2046；
      - 显示屏接口为16bit并行接口，支持6800和8080总线接口，支持STM32的FSMC总线接口，刷屏速度快；
      - 触摸屏接口为SPI接口，数据线少，驱动简单；
      - 板载低压差大电流LDO稳压，兼容5V和3.3V供电；
      - 板载PWM背光控制电路，可以支持IO控制和PWM调光控制；
      - 模块带SD卡座，可做数码相框等实验；
      - 预留SPI FLASH焊盘，可以扩展焊接字库芯片；
      - 支持横屏显示和竖屏显示，支持屏幕分割显示；
      - 支持26.2万色RGB显示，显示画质好；
      - 屏控制器自带172800字节的图形显示数据储存区；
